5 osy CNC Bridge Saw Stone Deska řezací stroj

Úvod produktu

5 osy mono-block cnc kamene řezací stroj hknc -500

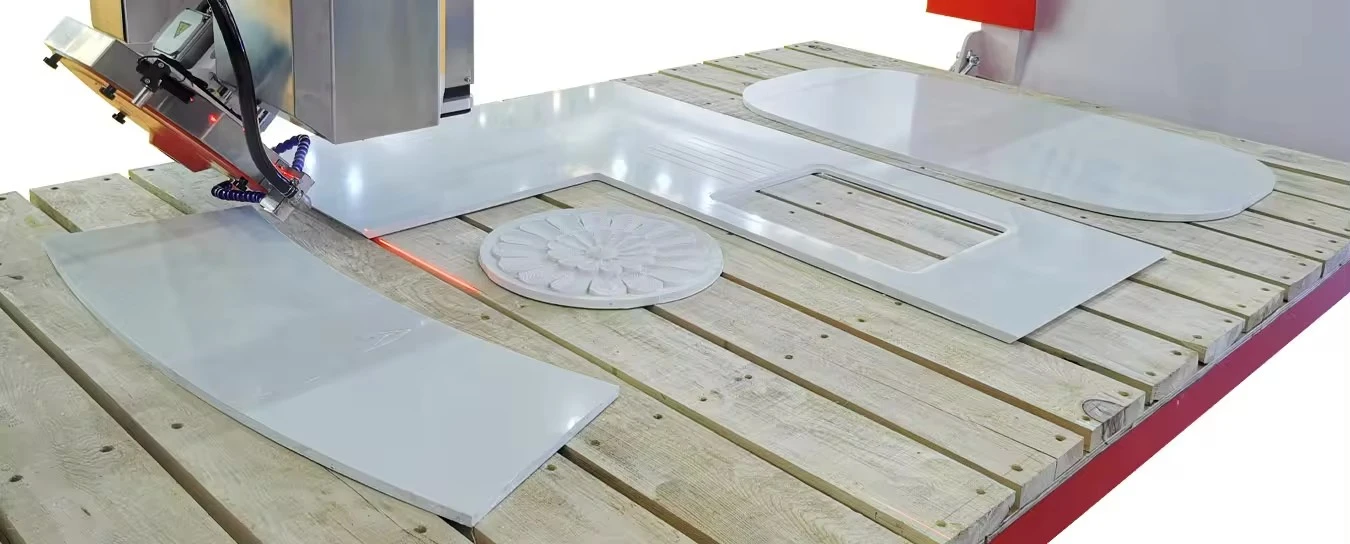

HKNC -500+s kontrolovanou interpolací 5 osy je multifunkčníCNC řezání kamene, tvarování a gravírováníPostaveno s ohledem na potřeby workshopů a kombinování jednoduchosti s maximální všestranností pro minimální investiční rozpočet. To se populárně používá pro řezání desek a bloků přírodního i syntetického kamene a keramiky.

Funkce:
* Vytvořte vertikální, nakloněný a horizontální řez s kotoučkou
* Vyřízněte křivky s řezáním obrysu
* Stroj s jádrem nástroje, jako je vrták, koncový mlýn a kola
* Inkrementální směrování pro řezání dřezu, profilování a gravírování

Porovnejte tyto schopnosti s italským systémem ESA CNC, digitálním servomotorem a softwarem CAD CAM kresby, aby se uvolnily všechny druhy řezů. HKNC -500 může být také vybaven vakuovým manipulátorem pro automatický pohyb desek pro optimalizaci využití obrobku během procesu řezání.

Snímání obrázků desek:

Aplikace umožňuje získat a zpracovat fotografii desky opravou zkreslení čočky a její nápravou. Prostřednictvím získaného obrazu lze tvary uspořádat na desce, která se vyhýbá nedokonalostem materiálu, zatímco identifikuje nervy, které je třeba obrátit; Je také možné geometricky kvalifikovat deskovou hranu.



Kreslení a design:



Je možné definovat obrobené tvary: s 2D CAD nástroji/importem souboru DXF/DWG s automatickou akvizicí z fotografie (pomocí modulu foto-digitize) importem seznamu z proprietárního formátu: Excel, CSV, CSV

Tvary začínají obrobeny budou seskupeny do seznamu.

Tvary umístění:

Tvary lze uspořádat na desce manuálním i automatickým hnízdím.

Vnořené tvary jsou načteny ze seznamu aktivních položek.

Stroje

Jakmile jsou tvary uspořádány na desce, lze řeznou sekvenci optimalizovat. V této fázi jsou odstraněny překrývající se řezy, kolizní řezy jsou oříznuty, nekompletní jsou dokončeny rest obráběním a pořadí řezání je optimalizováno tak, aby minimalizovalo otáčení hlavy a rychlá vzdálenost.

Podporované stroje: lineární řezy, zakřivené řezy, nakloněné řezy, zářez, rodding, v-groove.

Podporované řezané technologie: Disk, vodní povlak, frézování a řez.

Automatické obrábění na odpočinek pro dokončení řezů pomocí nástroje pro řezání/mlýna nebo hlavy vodního lektu.

Pohyb a manipulace s kusy desky přes sací šálky manipulátoru pro dokončení řezů a načtení/vyložení získaných obrobků.

Simulace materiálu a virtuálního stroje pro okamžité ověření řezné sekvence.

Softwarové funkce

Manipulace s řezaním desky

CAD 2D nástroje

Manuální/automatické hnízdění

Výpočet optimalizovaných trajektorií pro řezání disku

Automatické obrábění odpočinku pro dokončení řezů pomocí nástroje pro řezání/mlýna nebo nástroje pro vodu

Pohyb kusů desek manipulátorem sací

Získání a korekce obrazu desky prostřednictvím kamery

Pevná simulace s odstraňováním materiálu a kontrolou kolizí

Funkce:

Podrobnosti obrázky

01

Řídicí systém -- CNC

Značka: ESA
Originál: Itálie
Horní část linky CNC systému s dotykovou obrazovkou pro snadné nastavení a automatické zpracování. Může to usnadnit složité obráběcí úlohy, perfektní a vysoce efektivní.

02

Software - Pegasus CAD/CAM

Značka: Pegasus

Originál: Itálie

* Snadno použitelné -- Velmi uživatelsky přívětivé, nevyžaduje žádné pokročilé počítačové dovednosti.
* Spolehlivé -- Časté aktualizace a vysoce kvalitní podpora.
* Výkonné -- Různé moduly a nástroje pro spoustu technologií a strojů.

03

Snímání obrázků desky (volitelné)

Aplikace umožňuje získat a zpracovat fotografii desky opravou zkreslení čočky a její nápravou. Prostřednictvím získaného obrazu lze tvary uspořádat na desce, která se vyhýbá nedokonalostem materiálu, zatímco identifikuje nervy, které je třeba obrátit; Je také možné geometricky kvalifikovat deskovou hranu.

04

Digitální servomotor

Značka: ESA

Originál: Itálie

Trvalý magnet bezkartáčový servomotor s intergrovanými disky, navržený tak, aby dosáhl celkové digitální integrace s CNC ESA, vytváří spolehlivou kontrolní sílu pro Axise X, Y, Z a C

05

Elektro-vřeteny

vysoce kvalitního ovládaného měničem umožňujícím nastavení NR. revolucí od 0 do 6000 ot / min, takže udělení použití nástrojů Blade a Diamond, jako je jádro vrták nebo frézovací řezačka. Změna nástroje je manuálního typu.

06

Gravírovací modul (volitelné)

* Typ: Elektrické vřeteno
* Rychlost otáčení: 0-24000 rpm
* Síla: 5,5 kW

Ve srovnání s machnickým vřetenem je rotační rychlost tohoto elektrického vřetena velmi vyšší. Dělá to gravírování jemné a rychlejší, nebo dělá řezání křivky, řezání rohu také frézováním také mnohem rychleji.

07

Galvanizace (volitelné)

Galvanizace může zabránit ponoření vzduchu, vody a jiných korozivních médií do oceli, zlepšit odolnost proti korozi stroje, zvýšit mechanickou sílu a prodloužit životnost.

08

Lineární průvodce

Značka: Hiwin

Originál: Tchaj -wan, Čína
Slavné produkty,Nejvyšší kvalitní vybaveníPoužívá se na crossbeam a carling pro vysokou přesnost řezání a dlouhé životnosti.



Předvolba čepele (volitelná)

Automatické měření průměru čepele a diamantového nástroje

Detektor tloušťky desky (volitelné)

Původ: Čína

Systém pro automatické detekce tloušťky desky.

Gumová platforma (volitelné)

Vodotěsná a žádná deformace

Záůda dveří (volitelné)

Pro prevenci zranění souvisejících s prací se doporučuje bezpečná světelná opona.

Elektrická skříňka

Značkové elektrické společníky, jako je ESA, Schneider, Sanch, jsou přijaty, aby zajistili stabilní výkon.

Lineární průvodce

Značka: Hiwin
Originál: Tchaj -wan, Čína

Náš certifikát





Řezací stroj desky

Kamenný stroj CNC

stroj na vodní proud

Místo zákazníků

Naše služba

· Celý náš stroj bude před odesláním plně zkontrolován a testován naším oddělením kontroly kvality.

· Celoživotní údržba technologie zdarma

· Nabídka náhradních dílů zdarma kvůli našim vadám do 12 měsíců záruční doby a za cenu 12 měsíců.

· Bezplatné školení pro instalaci, provoz a údržbu.

· Technická podpora Všechny pracovní dny.

· Bude nabídnuta anglická verze „Instrukční knihy“, „Operační příručka“.

Balení a načítání

1) Všechny díly zabalené vodotěsným filmem PE a/nebo vzduchovými bublinami.

2) Náhradní a přístupové části malé velikosti zabalené do překližkových kartonů.

3) S ocelovými lanami, které mají být opraveny v nádobě, Anti-Skid vhodný pro dodávku na dlouhé vzdálenosti.

Dílna

Často kladené otázky

Q1: Nabízíte vzorky zdarma?

A1: Normálně nenabízíme vzorky zdarma. Na požádání však budou diskutována další řešení.

Q2: Můžete nám dodat nošení dílů pro stroj na řezání mostu?

A2: Jistě, je to naše povinnost.

Q3: A co dodací lhůta po platbě za objednávku?

A3: Normálně 25-45 dny. Závisí to na uspořádaných modelech, množství a naší výrobní povinnosti již zapojené.

Q4: Jakou službu můžete poskytnout?

A4: Podpora technologie online, inženýři uspořádali do zámoří pro vedení tréninku na instalaci strojů, ladění a údržbu.
